工程機械用高強度耐磨鋼板
品 種 | 主 要 牌 號 | 執 行 標 準 | 主 要 用 途 |
工程機械用高強度耐磨鋼板
|
WNM360、WNM400、WNM450、 WNM500、WN550、 WNM600、WRZ400、WRZ500 |
Q/WTB012-2019
舞鋼企業標準(企標) GB/T24186
國標專用技術條件
|

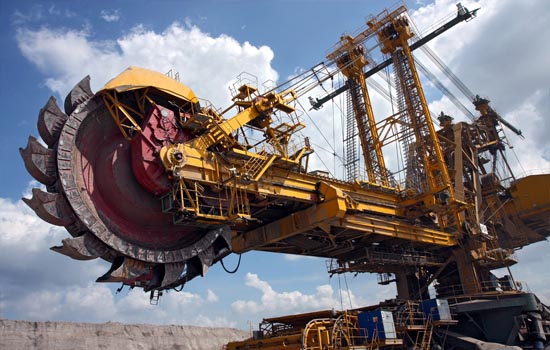

主要用于制造各種礦山機械及其配套設備、常用于要求耐磨工況的條件 |

前言
本標準附錄A 為資料性附錄。
本標準由中國鋼鐵工業協會提出。
本標準由全國鋼標準化技術委員會歸口。
GB/T 24186—2009
本標準主要起草單位:濟鋼集團有限公司、冶金工業信息標準研究院、舞陽鋼鐵有限責任公司、湖南華菱漣源鋼鐵有限公司。
本標準主要起草人:高玲、馮勇、王曉虎、晁飛燕,孫根領、謝良法,王新、溫德智、周鑒。
GB/T 24186-2009
1 范圍
本標準規定了工程機械用高強度耐磨鋼板的牌號、尺寸、外形、重量及允許偏差、技術要求、試驗方法、檢驗規則、包裝、標志及質量證明書。
本標準適用于礦山、建筑、農業等工程機械耐磨損結構部件用厚度不大于80mm 的鋼板。本標準規定的耐磨鋼板也適用于其他領域。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有 的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。
GB/T 222 鋼的成品化學成分允許偏差
GB/T 223.3 鋼鐵及合金化學分析方法 二安替吡啉甲烷磷鉬酸重量法測定磷量
GB/T 223.9 鋼鐵及合金鋁含量的測定 鉻天青S 分光光度法
GB/T 223.11 鋼鐵及合金化學分析方法 過硫酸銨氧化容量法測定鉻量
GB/T 223.12 鋼鐵及合金化學分析方法 碳酸鈉分離-二苯碳酰二肼光度法測定鉻量 GB/T 223.13 鋼鐵及合金化學分析方法硫酸亞鐵銨滴定法測定釩含量
GB/T 223.14 鋼鐵及合金化學分析方法 鉭試劑萃取光度法測定仇含量
GB/T 223.17 鋼鐵及合金化學分析方法 二安替吡啉甲烷光度法測定鈦量
GB/T 223.23 鋼鐵及合金鎳含量的測定 丁二酮肟分光光度法
GB/T 223.26 鋼鐵及合金鉬含量的測定 硫氰酸鹽分光光度法
GB/T 223.54 鋼鐵及合金化學分析方法 火焰原子吸收分光光度法測定鎳量
GB/T 223.58 鋼鐵及合金化學分析方法 亞砷酸鈉-亞硝酸鈉滴定法測定錳量
GB/T 223.59 鋼鐵及合金化學分析方法 銻磷鉬藍光度法測定磷量
GB/T 223.60 鋼鐵及合金化學分析方法 高氯酸脫水重量法測定硅含量
GB/T 223.61 鋼鐵及合金化學分析方法 磷鉬酸銨容量法測定磷量
GB/T 223.62 鋼鐵及合金化學分析方法 乙酸丁酯萃取光度法測定磷量
GB/T 223.63 鋼鐵及合金化學分析方法 高碘酸鈉(鉀)光度法測定錳量
GB/T 223.64 鋼鐵及合金錳含量的測定 火焰原子吸收光譜法
GB/T 223.67 鋼鐵及合金硫含量的測定 次甲基藍分光光度法
GB/T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB/T 223.69 鋼鐵及合金碳含量的測定 管式爐內燃燒后氣體容量法
GB/T 223.71 鋼鐵及合金化學分析方法 管式爐內燃燒后重量法測定碳含量
GB/T 223.72 鋼鐵及合金硫含量的測定 重量法
GB/T 223.75 鋼鐵及合金硼含量的測定 甲醇燕餾-姜黃素光度法
GB/T 223.76 鋼鐵及合金化學分析方法 火焰原子吸收光譜法測定釩量
GB/T 223.78 鍋鐵及合金化學分析方法 姜黃素直接光度法測定砌含量
GB/T 228 金屬材料 室溫拉伸試驗方法(GB/T228-2002,eqvISO6892:1998)
GB/T 229 金屬材料 夏比擺錘沖擊試驗方法(GB/T 229-2007,ISO148-1:2006,MOD)
GB/T 231.1 金屬材料布氏硬度試驗第1 部分:試驗方法(GB/T231.1-2009,ISO6506-1: 2005,MOD)
GB/T 247 鋼板和鋼帶驗收、包裝、標志及質量證明書的一般規定
GB/T709 熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差
GB/T 2975 鋼及鋼產品力學性能試驗取樣位置及試樣制備(GB/T 2975-1998,eqvISO 377: 1997)
GB/T 4336 碳素鋼和中低合金鋼的光電發射光譜分析方法(常規法)
GB/T 17505 鋼及鋼產品交貨一般技術要求(GB/T17505-1998,eqvISO404:1992)
GB/T 20066 鋼和鐵化學成分測定用試樣的取樣和制樣方法(GB/T 20066-2006,ISO14284: 1996,IDT)
YB/T 081 冶金技術標準的數值修約與檢測數值的判定原則

3 訂貨內容
訂貨時需方應提供如下信息:
a) 本標準編號;
b) 產品名稱;
c) 牌號;
d) 尺寸;
e) 交貨狀態;
f ) 重量;
g) 其他特殊要求。
4 牌號表示方法
鋼的牌號由“耐磨"的漢語拼普的首位字母“NM"及規定布氏硬度數值組成。
例如:NM500
5 尺寸、外形、重量及允許偏差
5.1 鋼板的尺寸、外形、重量及允許偏差應符合GB/T709 的規定。
5.2 經供需雙方協議,可供應其他尺寸、外形及允許偏差的鋼板。
6 技術要求
6.1 牌號及化學成分
6.1.1 鋼的牌號和化學成分(熔煉分析)應符合表1 的規定。
6.1.1.1 在保證鋼板性能的前提下,表1 中規定的Cr、Ni、Mo合金元索可任意組合加入,也可添加表
1規定以外的其他微合金元素,具體含量應在質量證明書中注明。
6.1.1.2 鋼 中Cu 為殘余元素時,其含量應不大于0.30%;As 含量應不大于0.08%。如供方能保證, 可不做分析。
6.1.1.3 根據用戶要求,由供需雙方協議,可規定各牌號碳當量,碳當量按公式(1)計算。附錄A 列 出
了碳當量參考值。
CEV(%)=C+Mm/6+(Cr+Mo+V)/5+(Cu+Ni)/15
6.1.1.4 當采用全鋁(Alt)含量計算時,Alt應不小于0.015%。
6.1.2 成品鋼板的化學成分允許偏差應符合GB/T 222的規定。
6.2 冶煉方法:
鋼由轉爐或電爐冶煉,并進行爐外精煉。
6.3 交貨狀態:
鋼板熱處理:淬火+回火、TMCP+回火狀態交貨。
鋼由轉爐或電爐冶煉,并進行爐外精煉。
6.3 交貨狀態:
鋼板熱處理:淬火+回火、TMCP+回火狀態交貨。
耐磨板化學成分
牌號 | 化學成分*(質量分?jǐn)?shù))/% | ||||||||||
C | Si | Mn | P | S | Cr | Ni | Mo | Ti | B | Als | |
不大于 | 范 圍 | 不小于 | |||||||||
NM360 | 0.25 | 0.70 | 1.60 | 0.025 | 0.015 | 0.80 | 0.50 | 0.50 | 0.050 | 0.0005~0,006 | 0.010 |
NM400 | 0.30 | 0.70 | 1.60 | 0.025 | 0.010 | 1,00 | 0.70 | 0.50 | 0.050 | 0.0005~0.006 | 0.010 |
NM450 | 0.35 | 0.70 | 1.70 | 0.025 | 0.010 | 1.10 | 0,80 | 0.55 | 0.050 | 0.0005~0,006 | 0.010 |
NM500 | 0.38 | 0.70 | 1.70 | 0.020 | 0.010 | 1.20 | 1.00 | 0.65 | 0,050 | 0.0005~0.006 | 0.010 |
NM550 | 0.38 | 0.70 | 1.70 | 0.020 | 0.010 | 1.20 | 1.00 | 0.70 | 0.050 | 0.0005~0.006 | 0,010 |
NM600 | 0.45 | 0.70 | 1.90 | 0.020 | 0.010 | 1.50 | 1.00 | 0.80 | 0.050 | 0.0005~0.006 | 0,010 |
對于NM400及以下牌號,其Si、Mn含量可分別提高至2.00%和2.20%,合金元索含量由供方確定。 |
6.4 力學性能
6.4.1 鋼板的拉伸、沖擊、硬度試驗結果應符合表2 的規定。
耐磨板力學性能
牌號 | 厚度/mmm |
抗拉強度‘ Rm/MPa |
斷后伸長率‘ Amm/% |
-20 ℃沖擊吸收 能量(縱向) KV/J |
表面布氏硬度 HBW |
NM360 | ≤80 | >1100 | ≥12 | ≥24 | 330~390 |
NM400 | <80 | ≥1200 | ≥10 | ≥24 | 870~430 |
NM450 | <80 | ≥1250 | ≥7 | ≥24 | 420~480 |
NM500 | ≤70 | 一 | 一 | 一 | ≥470 |
NM550 | ≤70 | 一 | 一 | 一 | ≥530 |
NM600 | ≤60 | 一 | 一 | 一 | ≥570 |
抗拉強度、延伸率、沖擊功作為性能的特殊要求,如用戶未在合同注明,則只保證布氏硬度。 |
6.4.2夏比擺錘沖擊功按三個試樣的算術平均值計算,允許其中一個試樣值比表2規定值低,但不得低于規定值的70%。
6.4.3 厚度小于12mm鋼板不進行夏比擺錘沖擊試驗。
6.5 表面質量
6.5.1 鋼板表面不允許存在裂紋、氣泡、結疤、折疊和夾雜等缺陷。鋼板不得有分層。如有上述表面缺 陷,允許清理,清理深度從鋼板實際尺寸算起,不得超過鋼板厚度公差之半,并應保證鋼板的最小厚度。 缺陷清理處應平滑無棱角。
6.5.2 鋼板表面允許有不妨礙檢查表面缺陷的薄層氧化鐵皮、鐵銹、由壓入氧化鐵皮脫落所引起的表 面粗糙、劃傷、壓痕及其他局部缺陷,但其深度不得大于厚度公差之半,并應保證鋼板的最小厚度。
GB/T 24186-20096.4.3 厚度小于12mm鋼板不進行夏比擺錘沖擊試驗。
6.5 表面質量
6.5.1 鋼板表面不允許存在裂紋、氣泡、結疤、折疊和夾雜等缺陷。鋼板不得有分層。如有上述表面缺 陷,允許清理,清理深度從鋼板實際尺寸算起,不得超過鋼板厚度公差之半,并應保證鋼板的最小厚度。 缺陷清理處應平滑無棱角。
6.5.2 鋼板表面允許有不妨礙檢查表面缺陷的薄層氧化鐵皮、鐵銹、由壓入氧化鐵皮脫落所引起的表 面粗糙、劃傷、壓痕及其他局部缺陷,但其深度不得大于厚度公差之半,并應保證鋼板的最小厚度。
7 試驗方法
鋼板的檢驗項目、取樣數量、取樣方法及試驗方法應符合表3的規定。
檢驗項目、取樣數量、取樣方法及試驗方法:
序號 | 檢臉項目 | 取樣數量(個) | 取樣方法 | 試臉方法 |
1 | 化學成分 | 1/爐 | GB/T 20068 | GB/T 223、GB/T 4336 |
2 | 拉伸 | 1 | GB/T 2975 | GB/T 228 |
3 | 沖擊 | 3 | GB/T 2975 | GB/T 229 |
4 | 硬度 | 1 | 一 | GB/T 231.1 |
5 | 尺寸、外形 | 逐張 | 一 | 符合精度要求的量具 |
6 | 表面 | 逐張 | 一 | 目 視 |
8 檢驗規則
8.1 鋼板的檢查和驗收由供方技術質量監督部門負責,需方有權按本標準或合同所規定的任一檢驗項目進行檢查和驗收。
8.2 鋼板應成批驗收,每批鋼板由同一牌號、同一爐號、同一厚度、同一交貨狀態的鋼板組成,每批重量不大于60 t。
8.3 鋼板復驗和判定應符合GB/T 17505的規定。
8.4 檢驗結果的數值修約與判定應符合YB/T 081的規定。
9 包裝、標志及質量證明書
鋼板的包裝、標志及質量證明書應符合GB/T 247的規定。
探傷標準:可按照中國(JB4730,GB/T2970)、美國(A435、A577、A588)、日本(JISG0801、JISG0901)、德國(SEL072)、英國(BS5996)、法國(NFS04-305)等國內外探傷標準生產檢驗。
規格范圍:鋼板寬1500-4020mm,厚8-200mm,長3000-27000mm。
交貨狀態:淬火+回火,即調質狀態交貨。
執行標準:根據用戶使用要求,可按以下標準交貨:國家標準,冶金行業標準,美國ASTM、ASME標準,日本JIS,德國DIN,英國BS,歐洲EN,國際ISO標準以及專用板有關標準等。
特別說明:以上標準僅適用于國標要求的工程機械耐磨板,如無特別要求,本公司生產的均按照我司企標Q/WTB012-2019生產銷售。
